Co to jest śmigło o regulowanym skoku?

W nowoczesnych układach napędowych statków kluczową rolę odgrywają śruby napędowe. Chociaż tradycyjne śmigła o stałym skoku (FPP) mają prostą konstrukcję, często pogarsza się ich wydajność w różnych warunkach pracy. Aby osiągnąć wyższą oszczędność paliwa i doskonałą manewrowość statku, opracowano bardziej złożone urządzenie napędowe: Śmigło o sterowanym skoku (KPP).

1. Co to jest Śmigło o sterowanym skoku ?

Śmigło o regulowanym skoku jest specjalnym typem morskiego urządzenia napędowego. Jego podstawową cechą jest to, że nachylenie łopatek śmigła można zmieniać i regulować w razie potrzeby podczas nawigacji statku.

• Śmigło o stałym skoku (FPP): Łopatki i piasta są trwale połączone, a podziałka (teoretyczna odległość przenoszona przez jeden obrót łopatek) jest stała. Zmiany prędkości statku zależą przede wszystkim od regulacji prędkości obrotowej silnika głównego i nie mogą zmieniać kąta natarcia łopatek śruby napędowej.

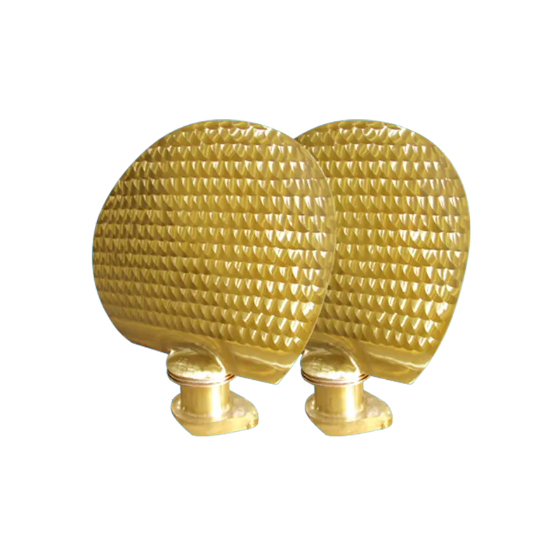

• Śmigło o regulowanym skoku (CPP): Łopaty są montowane na piaście za pomocą złożonego mechanizmu hydraulicznego lub mechanicznego. Załoga może w sposób ciągły regulować nachylenie, zmieniając kąt łopatek względem piasty za pomocą systemu sterowania w kokpicie, nawet do zera lub nachylenia ujemnego.



2. Zasada działania śmigieł o regulowanym skoku

Rdzeń śmigła o regulowanym skoku leży w jego wewnętrznym mechanizmie regulacji skoku.

Napęd hydrauliczny jest kluczem

Większość systemów CPP wykorzystuje napęd hydrauliczny. Olej pod wysokim ciśnieniem dostarczany jest do piasty przez skrzynkę rozdzielczą oleju (ODB) umieszczoną w centralnym otworze wału napędowego. Olej hydrauliczny napędza tłok, a ruch tłoka przekształca się w obrót łopatki za pomocą korbowodu lub mechanizmu sworzniowego, zmieniając w ten sposób nachylenie łopatek.

Związek między skokiem a ciągiem

Regulując skok, można bezpośrednio zmienić hydrodynamiczny kąt natarcia łopatek, kontrolując w ten sposób ciąg generowany przez śmigło:

• Bieg do przodu: Zwiększanie dodatniego nachylenia zwiększa ciąg i zwiększa prędkość statku.


• Bieg wsteczny: Dostosowany do ujemnego nachylenia, ciąg odwraca się, a statek odwraca się bez konieczności odwracania silnika głównego.


• Bieg neutralny: Dostosowany do zerowego skoku, ciąg wynosi zero, a silnik główny utrzymuje stałą prędkość.



3. Zalety i zastosowania śmigieł o regulowanym skoku

Chociaż śruby napędowe o regulowanym skoku mają złożoną konstrukcję i są droższe, ich znaczące zalety doprowadziły do ich szerokiego zastosowania na wymagających statkach.

Wyższa efektywność paliwowa

Ciąg wymagany przez statek zmienia się w zależności od prędkości, zanurzenia i warunków na morzu. CPP można w dowolnym momencie dostosować do mocy wyjściowej silnika głównego i oporów żeglowania, zapewniając, że silnik główny zawsze będzie pracował w najbardziej ekonomicznym zakresie prędkości i obciążenia, co znacznie poprawia ogólną oszczędność paliwa.

Doskonała zwrotność statku

To jedna z najważniejszych zalet CPP. Zapewnia szybką i precyzyjną kontrolę ciągu, szczególnie w portach, wąskich drogach wodnych lub podczas operacji dynamicznego pozycjonowania (DP):

• Szybkie cofanie: Prosta zmiana skoku pozwala na przejście z pełnej prędkości do przodu na pełną prędkość do tyłu bez czekania na zmniejszenie prędkości głównego silnika lub cofnięcie.


• Precyzyjne sterowanie przy niskiej prędkości: Utrzymując wysoką prędkość obrotową silnika głównego w celu zapewnienia wystarczającej mocy pomocniczej (takiej jak generatory i pompy), precyzyjną kontrolę prędkości osiąga się poprzez precyzyjne dostrojenie skoku śmigła.



Szeroki zakres zastosowań

Ze względu na te zalety śruby napędowe o regulowanym skoku są powszechnie stosowane na statkach o wysokich wymaganiach dotyczących manewrowości lub wydajności, takich jak holowniki, statki pasażerskie typu ro-ro, statki badawcze, okręty wojenne i statki wykorzystujące napęd turbinowy.

The Śmigło o sterowanym skoku jest znaczącym kamieniem milowym w rozwoju technologii napędu morskiego. Umożliwiając dynamiczną regulację nachylenia łopatek śmigła, skutecznie rozwiązuje sprzeczne wymagania dotyczące wydajności i zwrotności w różnych warunkach pracy.
