Wał rufowy

The wał rufowy to kluczowy element przekładni w układzie napędowym statku, łączący silnik główny (lub przekładnię redukcyjną) ze śrubą napędową. Jego podstawową funkcją jest przenoszenie mocy silnika głównego na śrubę napędową, wprawiając ją w ruch obrotowy i wytwarzając ciąg, napędzając w ten sposób statek do przodu. Jednocześnie wał rufowy musi wytrzymywać nacisk osiowy i obciążenia promieniowe generowane przez śrubę napędową podczas pracy, a wsparty na łożyskach i uszczelnieniach na rufie kadłuba zapewniać stabilność obrotową.

Wybór materiału

Materiał zastosowany na wał rufowy musi spełniać wymagania dotyczące wysokiej wytrzymałości, wysokiej wytrzymałości, odporności na korozję i dobrej przetwarzalności. Typowe materiały obejmują:

Stal węglowa, taka jak stal 45 #, nadaje się do małych statków lub zastosowań o niskich wymaganiach wytrzymałościowych. Jest stosunkowo tani, ale jego odporność na korozję jest słaba i wymaga obróbki antykorozyjnej.

Stopowa stal konstrukcyjna, taka jak 40Cr i 35CrMo, poprawia wytrzymałość, udarność i odporność na zużycie poprzez dodanie pierwiastków stopowych, takich jak chrom i molibden. Nadaje się do średnich i dużych statków i może wytrzymać większe obciążenia. Stal nierdzewna, taka jak 1Cr18Ni9Ti, zapewnia doskonałą odporność na korozję i jest odpowiednia dla statków eksploatowanych w środowiskach silnie korozyjnych, takich jak woda morska. Szczególnie dobrze nadaje się do małych, szybkich statków lub statków specjalistycznych.

Skład strukturalny
Konstrukcja wału rufowego różni się w zależności od typu statku i konstrukcji układu napędowego. Do jego podstawowych elementów należą:
Wał: Korpus główny jest cylindryczny, połączony ze śrubą napędową za pomocą kołnierza na jednym końcu i z silnikiem głównym lub wyjściem przekładni redukcyjnej na drugim końcu. Powierzchnia wału musi być precyzyjnie obrobiona, aby zapewnić dokładne dopasowanie do łożysk.
Kołnierz: Znajduje się na końcu wału rufowego najbliżej śruby napędowej i jest przykręcony do piasty śruby napędowej. Aby zapewnić bezpieczne i koncentryczne połączenie, wymagana jest duża precyzja w zakresie płaskości kołnierza i pozycjonowania otworów na śruby.
Dziennik: Część współpracująca z łożyskiem wymaga małej chropowatości powierzchni (zwykle Ra ≤ 0,8 μm), aby zminimalizować tarcie i zużycie.

Kluczowe procesy produkcyjne

Produkcja wałów rufowych wymaga szeregu precyzyjnych procesów obróbki, aby zapewnić ich wydajność i dokładność:

Kucie: Surowiec poddawany jest procesowi kucia w celu wyeliminowania wad wewnętrznych, udoskonalenia wielkości ziaren i poprawy właściwości mechanicznych materiału.

Obróbka cieplna: Obróbka odpuszczająca (hartowanie, a następnie odpuszczanie w wysokiej temperaturze) przeprowadzana jest w oparciu o właściwości materiału, aby zapewnić, że wał ogonowy osiągnie optymalną równowagę wytrzymałości i wytrzymałości. Na przykład twardość stali 40Cr po odpuszczaniu może osiągnąć 220-250 HB.

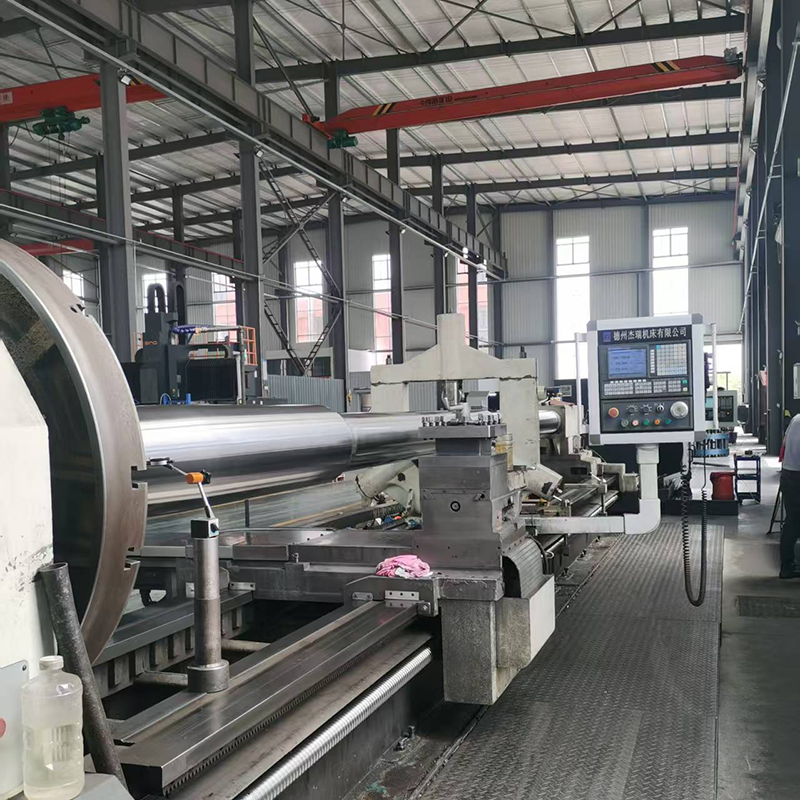

Obróbka: Wał, kołnierz i czop są precyzyjnie obrabiane przy użyciu tokarek, szlifierek i innego sprzętu, aby zapewnić dokładność wymiarową (np. tolerancje średnicy wału w zakresie IT6-IT7) i tolerancje geometryczne (np. okrągłość i cylindryczność w granicach 0,01 mm/m).

Obróbka powierzchniowa: Powierzchnia wału poddawana jest obróbce antykorozyjnej, takiej jak pokrycie farbą antykorozyjną lub twarde chromowanie, w celu zwiększenia odporności na korozję i zużycie.

Systemy wspierające
Prawidłowa praca wału rufowego zależy od jego łożysk podporowych i uszczelnień:
Łożyska wału rufowego: Wspomagają obrót wału ogonowego i dzielą się na łożyska ślizgowe i łożyska toczne. Łożyska ślizgowe, często wykonane z metalu babbitt lub gumy, nadają się do statków o średniej i małej prędkości; łożyska toczne, dzięki dużej nośności i niskiemu współczynnikowi tarcia, nadają się do statków szybkobieżnych.
Uszczelnienia: Instalowane w miejscu przejścia wału rufowego przez kadłub. Uszczelnienia te dzielą się na uszczelnienia dziobowe i rufowe. Ich zadaniem jest zapobieganie przedostawaniu się wody morskiej do kadłuba i wyciekaniu oleju smarowego. Typowe typy uszczelnień obejmują uszczelnienia uszczelnień, uszczelnienia mechaniczne i szkieletowe uszczelnienia olejowe.

Praktyki firmowe
W dziedzinie produkcji wałów rufowych firmy takie jak Zhenjiang Jinye Propeller Co., Ltd., chociaż skupiają się głównie na produkcji śrub napędowych, mają rozległe doświadczenie we wspieraniu komponentów morskich układów napędowych i mogą współpracować z powiązanymi firmami, aby zapewnić klientom rozwiązania pasujące do wału ogonowego i śruby napędowej. Ich wszechstronna wiedza na temat morskich układów napędowych zapewnia precyzyjne połączenie i efektywne przenoszenie mocy pomiędzy wałem rufowym a śrubą napędową. Zapewniają również profesjonalne doradztwo w zakresie doboru materiałów i kontroli procesu w celu zaspokojenia potrzeb różnych statków.
