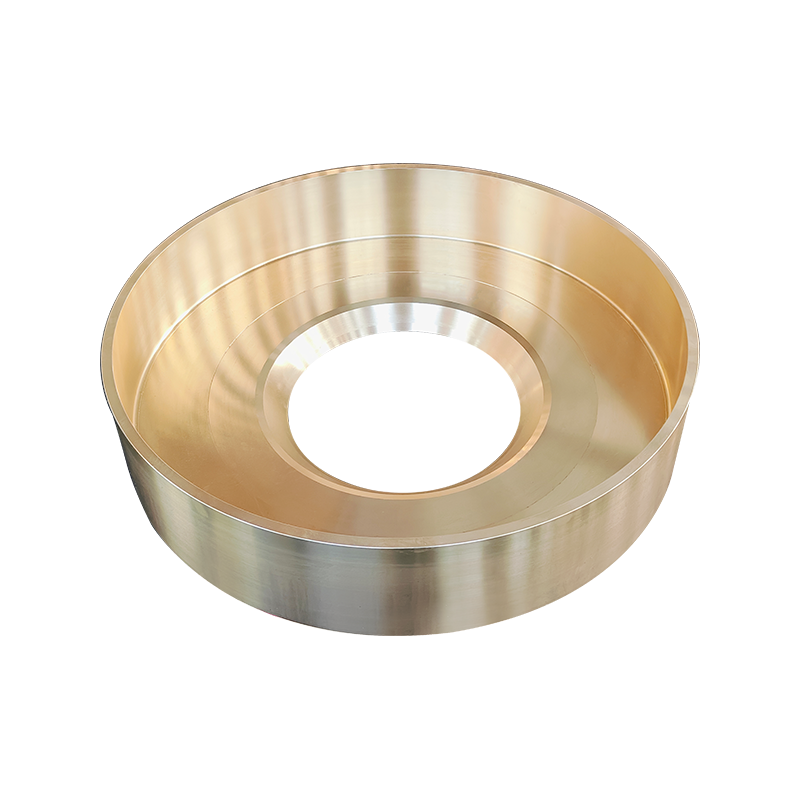

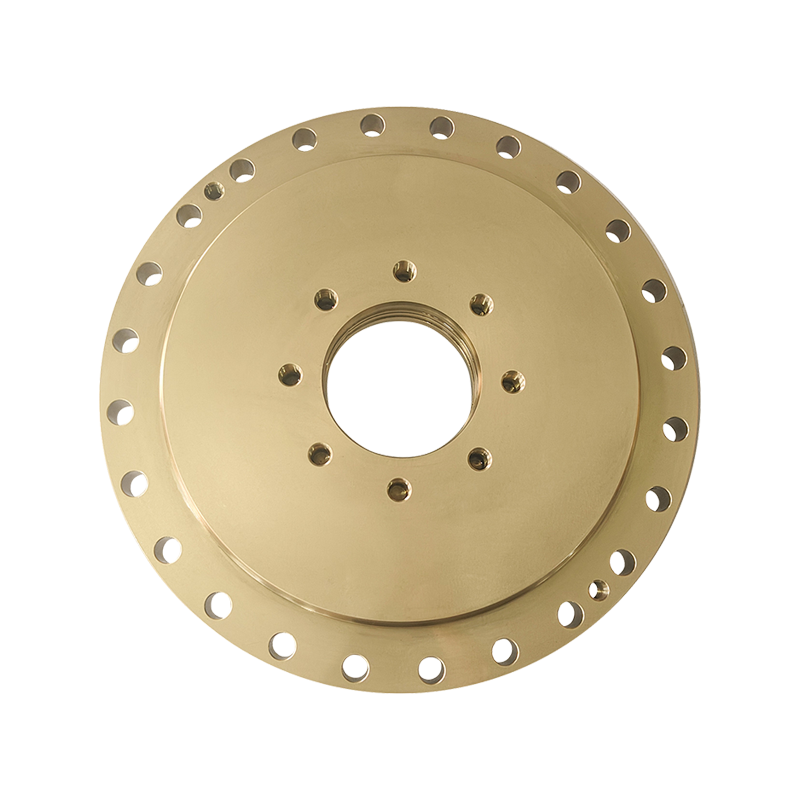

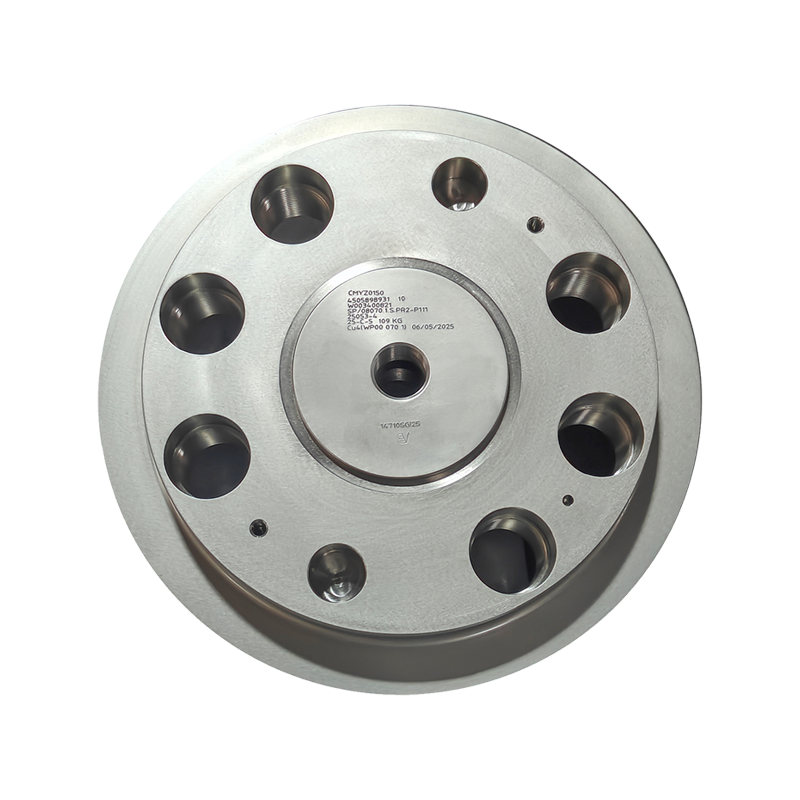

Osłona kołnierza śmigła

1. Budowa i funkcje osłony kołnierza śmigła
Kołnierz śmigła (kołnierz śmigła) jest kluczowym elementem łączącym piastę śmigła i wał napędowy. Zapewnia sztywne połączenie pomiędzy dwoma śrubami przelotowymi i stanowi „most”, który przenosi moc z wału napędowego na śmigło. Pokrywa kołnierza jest elementem ochronnym zakrywającym tę część łączącą i składa się głównie z następujących części:
Korpus płyty osłonowej: zwykle wykonany z żeliwa, staliwa lub materiału stopowego o wysokiej wytrzymałości, kształt dopasowany do kołnierza (przeważnie okrągły lub kwadratowy) i ma określoną grubość, aby wytrzymać uderzenia zewnętrzne.
Elementy uszczelniające: Wewnętrzna strona pokrywy może być wyposażona w gumowe pierścienie uszczelniające lub uszczelki, które zapobiegają przedostawaniu się wody morskiej, błota i zanieczyszczeń do szczeliny połączenia kołnierza oraz zapobiegają rdzewieniu śrub lub poluzowaniu połączenia.
Konstrukcja stała: połączona z kołnierzem lub obudową wału napędowego za pomocą śrub lub zatrzasków, aby zapewnić, że pokrywa nie odpadnie podczas żeglugi statku z dużą prędkością lub w trudnych warunkach morskich.
Jego podstawowe funkcje skupiają się na dwóch aspektach: ochronie i ochronie:
Ochrona przed zanieczyszczeniami i korozją: Izoluj erozję połączeń kołnierzowych przez wodę morską, mgłę solną, plankton itp., Zapobiegaj rdzewieniu śrub i uszkodzeniom gwintów oraz unikaj przerw w przenoszeniu mocy spowodowanych korozją.
Oddziaływanie antyniszczące: Gdy statek płynie lub dokuje, blokuje bezpośrednie uderzenie obiektów pływających w wodzie (takich jak drewniane klocki, żwir) lub urządzeń dokujących na kołnierz, chroniąc śruby łączące i płaszczyznę kołnierza przed uszkodzeniem.
Zmniejsz zakłócenia przepływu wody: Niektóre zoptymalizowane pokrywy kołnierzy mają opływową konstrukcję, która może zmniejszyć turbulencje przepływu wody w części kołnierzowej, zmniejszyć opór wody i pośrednio poprawić wydajność napędu.
Łatwa konserwacja: Niektóre zdejmowane osłony kołnierzy zapewniają wygodny dostęp do regularnej kontroli stanu połączenia kołnierza (takiego jak dokręcenie śrub, stan zużycia), a podstawowa konserwacja jest wykonywana bez demontażu całego śmigła.

2. Różnice projektowe w różnych scenariuszach
Projekt Osłona kołnierza śmigła wykaże znaczne różnice w zależności od typu statku, środowiska nawigacyjnego i specyfikacji śmigła:
Duże statki handlowe (takie jak kontenerowce i tankowce):
Kołnierz ma duży rozmiar (często o średnicy większej niż 1 metr). Pokrywa kołnierza musi być wykonana ze staliwa o wysokiej wytrzymałości, aby wytrzymać wpływ wysokiego ciśnienia w głębinach morskich i silny przepływ wody. Elementy uszczelniające są w większości wykonane z odpornych na olej i wodę morską materiałów fluoroelastycznych, aby zapewnić, że nie będą się starzeć podczas długotrwałej żeglugi.
Statki śródlądowe (takie jak statki towarowe, promy):
W środowisku nawigacyjnym występuje duża ilość mułu i roślin wodnych. Pokrywa kołnierza jest zwykle zaprojektowana z konstrukcją zapobiegającą nawijaniu (np. Gładkie powierzchnie, nachylone krawędzie), aby zapobiec owinięciu się kołnierza przez rośliny wodne i spowodowaniu wzrostu oporu. Jednocześnie można otworzyć małe otwory drenażowe w dolnej części pokrywy, aby zapobiec zamuleniu.
Statki specjalne (takie jak lodołamacze, statki inżynierii morskiej):
W obliczu ekstremalnych warunków, takich jak uderzenia lodu i złożone warunki morskie, pokrywa kołnierza przyjmie pogrubioną konstrukcję, a nawet doda żebra wzmacniające. Materiał został wzbogacony o stopy o doskonałej wytrzymałości w niskich temperaturach (takie jak stal niklowa), dzięki czemu nie jest kruchy w niskich temperaturach i ma większą odporność na uderzenia.
Statki szybkie (takie jak łodzie motorowe, statki pasażerskie):
Koncentrując się na mechanice płynów, pokrywy kołnierzy przyjmują głównie opływowe konstrukcje bioniczne (takie jak imitują krzywizny ciała ryby), aby zmniejszyć opory przepływu wody. Jednocześnie zastosowanie lekkich materiałów (takich jak stopy aluminium) może zmniejszyć całkowitą masę i zwiększyć prędkość.

3. Dostosowanie do standardów budowy statków
Jako element ochronny układu napędowego statku, produkcja osłon kołnierza śruby napędowej musi być zgodna ze specyfikacjami Międzynarodowej Organizacji Morskiej (IMO) i różnych towarzystw klasyfikacyjnych (takich jak CCS, ABS, BV, KR itp.). Podstawowe standardy obejmują:
Odporność materiału na korozję: Musi przejść test mgły solnej (zwykle wymagany przez ponad 500 godzin bez widocznej rdzy), aby zapewnić, że jego żywotność jest nie krótsza niż 5 lat w środowisku morskim.
Wytrzymałość konstrukcyjna: musi wytrzymać określone obciążenie udarowe (takie jak chwilowa siła uderzenia 10 kN) bez deformacji lub złamania. Wytrzymałość połączenia pomiędzy pokrywą a kołnierzem musi przejść test wibracyjny (symulujący ciągłe wibracje podczas żeglugi statku).
Skuteczność uszczelnienia: Utrzymuj ciśnienie wody 0,5 MPa przez 30 minut bez wycieków, zapobiegając przedostawaniu się wody morskiej do połączenia kołnierzowego.
Biorąc za przykład profesjonalne przedsiębiorstwa, takie jak Zhenjiang Jinye Propeller Co., Ltd., produkując części podporowe śruby napędowej, zaprojektują pokrywę kołnierza, śrubę napędową i kołnierz jako integralny system zapewniający dopasowanie dokładności wymiarowej (np. szczelina między pokrywą a kołnierzem jest kontrolowana w granicach 0,5 mm) i przejdą certyfikację towarzystwa klasyfikacyjnego w celu zapewnienia kompatybilności z całym systemem zasilania statku.

4. Punkty konserwacji i wymiany
Aby mieć pewność, że osłona kołnierza śmigła będzie nadal skutecznie działać, podczas codziennej konserwacji należy zwrócić uwagę na następujące punkty:
Regularna kontrola: Co 3-6 miesięcy (lub zgodnie z cyklem konserwacji statku) należy sprawdzać, czy śruby mocujące pokrywę nie są poluzowane i czy uszczelki nie są zestarzałe lub uszkodzone. Jeżeli gumowy pierścień stwardniał lub pękł, należy go w odpowiednim czasie wymienić.
Czyszczenie i usuwanie rdzy: Usuń organizmy morskie i muł przytwierdzony do powierzchni pokrywy, zeszlifuj rdzę na korpusie pokrywy i nałóż farbę antykorozyjną, aby przedłużyć żywotność.
Weryfikacja możliwości adaptacji: Podczas wymiany pokrywy kołnierza należy upewnić się, że rozmiar i materiał nowej pokrywy odpowiadają oryginalnemu kołnierzowi, aby uniknąć uszkodzenia uszczelnienia lub zwiększonego oporu przepływu wody z powodu odchylenia wymiarowego.
