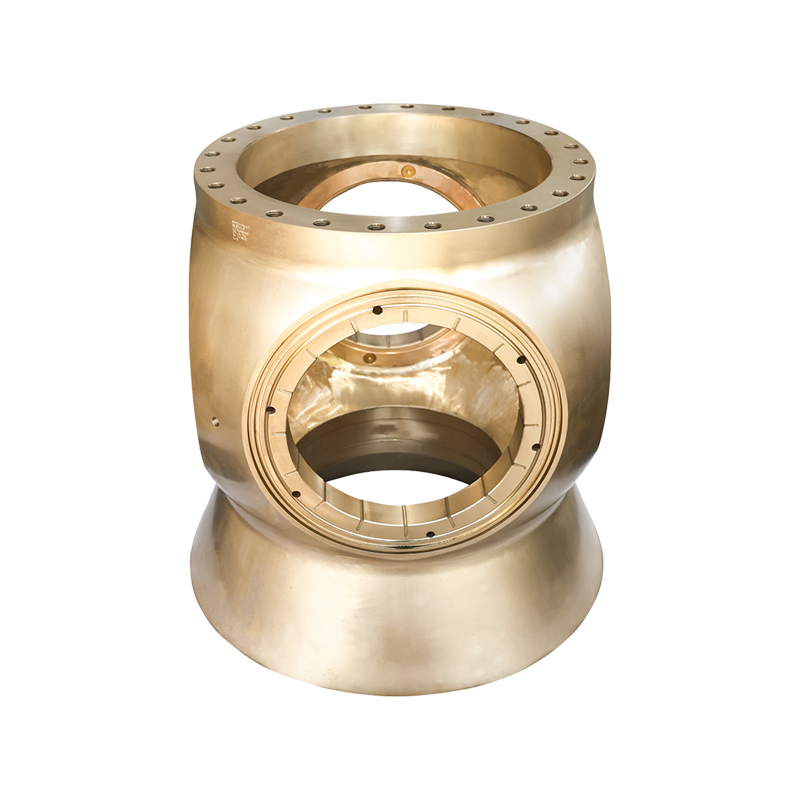

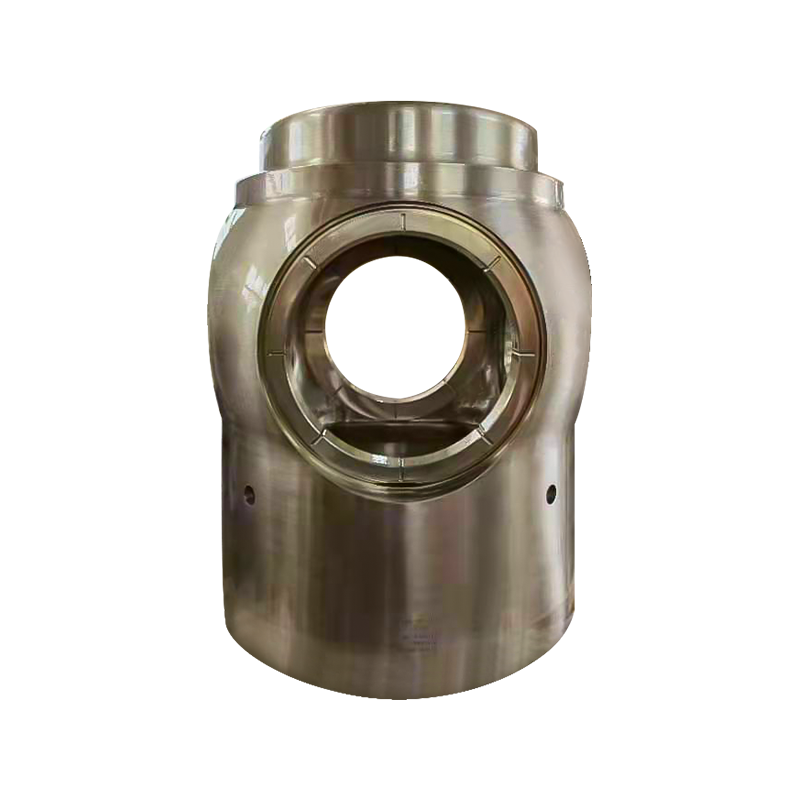

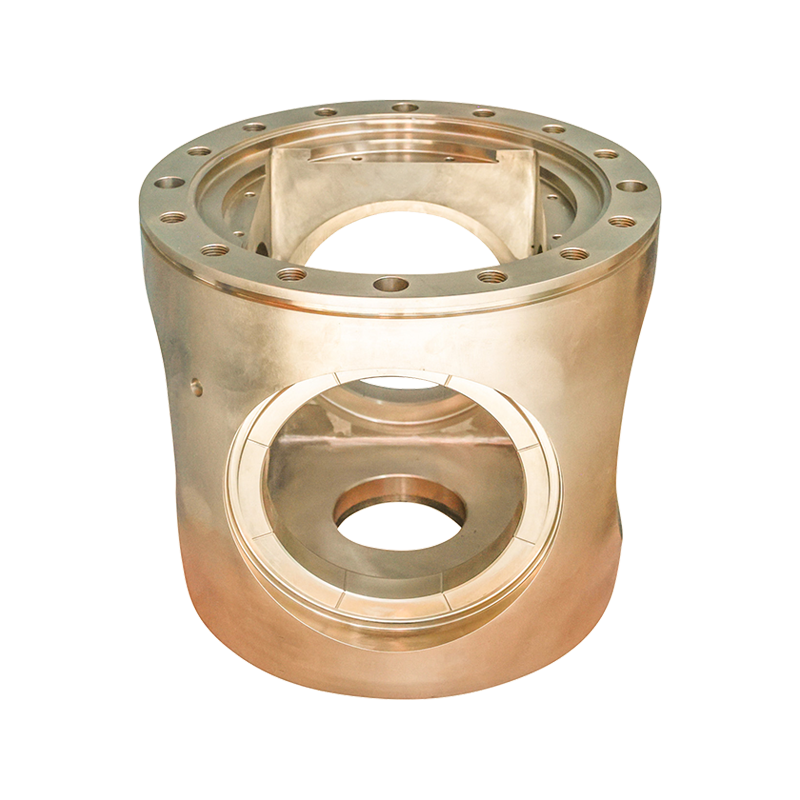

Morskie Centrum CPP

W systemie śmigła o regulowanym skoku, Centrum CPP jest kluczowym elementem łączącym ostrza z systemem przenoszenia mocy i przejmuje podstawowe funkcje regulacji kąta ostrza, przenoszenia mocy i stabilności systemu. Jego dokładność konstrukcyjna i wydajność bezpośrednio determinują szybkość reakcji, poziom efektywności energetycznej i niezawodność działania systemu CPP i stanowią „ośrodek nerwowy” układu napędowego statku.

Piasta CPP ma złożoną i wyrafinowaną strukturę i integruje wewnątrz mechanizm regulacji odległości, system uszczelnienia i elementy przenoszenia mocy, składające się głównie z następujących części:
Mechanizm regulacji odległości: Podstawowy element zawiera tłok hydrauliczny, korbowód, wał mimośrodowy i suwak. Tłok porusza się pod ciśnieniem oleju hydraulicznego, a wał mimośrodowy jest napędzany, aby obracać się przez korbowód, a na koniec ostrze obraca się wokół osi, aby wyregulować skok. Na przykład firma Zhenjiang Jinye Propeller Co., Ltd. wykorzystuje w swoich produktach CPP mechanizm łączący o wysokiej precyzji obróbki, aby zapewnić kontrolę błędu regulacji kąta łopat w zakresie ± 0,1°.
System uszczelnień: Ze względu na długotrwałe działanie wody morskiej, na obu końcach piasty należy zamontować wiele uszczelek mechanicznych (takich jak szkieletowe uszczelnienia olejowe, pierścienie typu O-ring), aby zapobiec przedostawaniu się wody morskiej do wnętrza i zanieczyszczeniu oleju hydraulicznego, jednocześnie zapobiegając wyciekom oleju hydraulicznego i powodowaniu zanieczyszczenia morza.
Zespół przeniesienia mocy: zawiera tuleję, łożysko i wpust, które odpowiadają za przenoszenie momentu obrotowego maszyny głównej z wału napędowego na ostrze, przenosząc jednocześnie obciążenia promieniowe i osiowe generowane przez obrót ostrza.

Przebieg pracy: Kiedy most wydaje polecenie regulacji odległości, stacja pomp hydraulicznych tłoczy olej pod ciśnieniem do cylindra olejowego w piaście, popychając tłok do ruchu osiowego i przekształcając ruch liniowy w ruch obrotowy ostrza poprzez mechanizm korbowodu, zmieniając w ten sposób skok. Zakres regulacji nachylenia wynosi zwykle od -30° (odwrócenie) do 30° (kierunek), co pozwala na ciągłe i bezstopniowe zmiany ciągu.

Dokładna regulacja odległości, dostosowana do wielu warunków pracy
Jako element bezpośredniej kontroli kąta łopat, koncentrator CPP może przełączać nachylenie z przodu na wstecz w ciągu 0,5–2 sekund, bez zmiany głównego sterowania, co znacznie poprawia elastyczność sterowania statkiem. Na przykład podczas pracy na holowniku szybka regulacja odległości piasty umożliwia natychmiastowe uruchamianie i zatrzymywanie oraz poruszanie się w poziomie, dokładnie dopasowując się do regulacji postawy holowanego statku.
Efektywne przenoszenie mocy i mniejsze zużycie energii
Wydajność przenoszenia mocy piasty musi być utrzymywana na poziomie powyżej 95%, a współczynnik tarcia jej wewnętrznych łożysk i koncentryczność układu wałów bezpośrednio wpływają na straty energii. Zhenjiang Jinye poprawia wydajność przenoszenia mocy poprzez optymalizację wewnętrznej struktury piasty (np. poprzez zastosowanie łożysk tocznych zamiast łożysk ślizgowych), pomagając statkom zmniejszyć zużycie paliwa na jednostkę przebiegu.

Uszczelnianie i ochrona w celu dostosowania do trudnych warunków
Mgła solna, muł i niskie temperatury w środowisku morskim mogą powodować erozję Huba, dlatego jego skorupa jest zwykle wykonana z odpornego na korozję brązu niklowo-aluminiowego lub żeliwa o wysokiej wytrzymałości. Wewnętrzny system uszczelnienia musi przejść próby ciśnieniowe powyżej 10 barów, aby zapewnić długoterminową i niezawodną pracę w głębokich morzach lub wodach silnie zanieczyszczonych.
Kompatybilny z systemem, zintegrowane inteligentne sterowanie
Nowoczesny koncentrator CPP można połączyć z systemem zarządzania mocą statku (PMS) i może on monitorować kąt łopatek, ciśnienie oleju i temperaturę w czasie rzeczywistym za pomocą czujników oraz automatycznie optymalizować nachylenie w oparciu o dane takie jak prędkość i obciążenie. Na przykład podczas żeglugi pasażerskiej i w ruletce system może automatycznie dostosować nachylenie w zależności od nachylenia trasy, tak aby maszyna hostująca zawsze działała w najlepszych warunkach pracy.

Projekt koncentratora CPP należy dostosować do scenariusza działania statku, aby sprostać różnym potrzebom energetycznym i presji środowiskowej:
Statki inżynierii morskiej (takie jak statki zaopatrzenia platform wiertniczych): wymagają częstego i precyzyjnego pozycjonowania przy niskiej prędkości. Mechanizm regulacji odległości piasty musi mieć możliwość precyzyjnego dostrajania wysokich częstotliwości. Zazwyczaj są one wyposażone w układ serwohydrauliczny umożliwiający regulację kąta poziomu w zakresie 0,1°, co zapewnia stabilność statku podczas wiatru i fal.
Duże statki handlowe (takie jak kontenerowce i tankowce): skupienie się na efektywności energetycznej i niezawodności. Piasta ma konstrukcję o dużej średnicy (częściowo do 3-5 metrów) i jest wykonana ze stopów o wysokiej wytrzymałości, aby wytrzymać ciągłe obciążenia pod naciskiem dziesięciu tysięcy ton, jednocześnie zmniejszając opór przepływu wody przez opływową skorupę.

Statki specjalne (takie jak lodołamacze, statki do badań naukowych): W obliczu ekstremalnych warunków, takich jak niska temperatura i uderzenia lodu, system uszczelnień piasty musi być wykonany z materiału gumowego odpornego na niskie temperatury, powłoka zwiększa odporność na zużycie, a konstrukcja szczeliny mechanizmu regulacji odległości uwzględnia skurcz w niskiej temperaturze, aby uniknąć zablokowania elementów.
Statki śródlądowe (takie jak promy i statki towarowe): Ze względu na płytkie drogi wodne oraz dużą ilość mułu i piasku, piasty muszą być wyposażone w urządzenia filtrujące zapobiegające mułu, a łożyska są samosmarujące, aby zmniejszyć awarie spowodowane zużyciem mułu i piasku.
Biorąc za przykład praktykę Zhenjiang Jinye, jest to centrum CPP dostosowane przez polarny statek badawczy. Dzięki testowi w niskiej temperaturze -40 ℃ system uszczelniający może wytrzymać chwilowe ciśnienie 15 MPa spowodowane uderzeniem lodu, spełniając potrzeby operacyjne w ekstremalnych warunkach.

Wraz z unowocześnieniem ekologicznej żeglugi i inteligencji ewolucja technologiczna CPP Hub zmierza w trzech głównych kierunkach:
Innowacje materiałowe
W panewkach piast zaczęto stosować nowe materiały kompozytowe (takie jak żywica wzmocniona włóknem węglowym), co zmniejsza wagę o ponad 30% w porównaniu z tradycyjnymi materiałami metalowymi, a także zapewnia lepszą odporność na korozję; łożyska wewnętrzne wykonane są z powłoki ceramicznej, a współczynnik tarcia jest obniżony o 50%, wydłużając żywotność do ponad 20 000 godzin.
Inteligentna diagnostyka i konserwacja predykcyjna
Zintegruj czujniki wibracji, czujniki temperatury i czujniki ciśnienia oleju, aby analizować stan pracy piasty w czasie rzeczywistym poprzez obliczenia krawędzi i ostrzeganie z wyprzedzeniem o potencjalnych usterkach. Na przykład po wykryciu nietypowego wzrostu temperatury łożyska system może automatycznie dostosować przepływ oleju hydraulicznego do chłodzenia i przekazać załodze monity dotyczące konserwacji.

Zintegrowany projekt
Zintegrowany mechanizm regulacji odległości z pompowniami hydraulicznymi w celu zmniejszenia liczby połączeń rurociągów i zmniejszenia ryzyka wycieków; jednocześnie technologia druku 3D wykorzystywana jest do wytwarzania skomplikowanych konstrukcji wewnętrznych, zmniejszając liczbę części Hubu o 40% i poprawiając efektywność montażu o 50%.
Firmy takie jak Zhenjiang Jinye poczyniły plany w tych dziedzinach. Uruchomiony w 2024 r. inteligentny Hub CPP został połączony z statkowym systemem cyfrowego bliźniaka, który poprzez wirtualną symulację może jeszcze bardziej poprawić efektywność promocji.

Będąc „mózgiem” śruby napędowej o regulowanym skoku, rozwój technologiczny CPP Hub obejmuje proces modernizacji systemów napędowych statków, począwszy od sterowania mechanicznego po inteligentną współpracę. Sądząc po praktykach producentów takich jak Zhenjiang Jinye, wysoka precyzja przetwarzania, niestandardowy projekt i inteligentna integracja stanowią podstawową konkurencyjność CPP Hub. W przyszłości, wraz z poprawą standardów ekologicznych statków, CPP Hub charakteryzujący się wysoką wydajnością, niskim zużyciem energii i inteligentnymi funkcjami diagnostycznymi stanie się głównym nurtem, zapewniając kluczowe wsparcie dla niskoemisyjnej transformacji branży żeglugowej.
